ちょっと、そこ！私は熱センサーのサプライヤーとして、これらの気の利いた小型デバイスが無数のアプリケーションでどのように重要な役割を果たしているかを直接見てきました。家庭を快適に保つことから産業機器の安全性を確保することまで、熱センサーはあらゆる場所にあります。そこで今日は、熱センサーが温度変化をどのように検出するかについて詳しく見ていきたいと思います。
基本から始めましょう。ほとんどの熱センサーの中心となるのは、熱電気の原理です。簡単に言うと、導体の 2 点間に温度差があると電圧が発生します。この現象はゼーベック効果として知られており、1821 年に発見したドイツの物理学者トーマス ヨハン ゼーベックにちなんで名付けられました。
いくつかの種類の熱センサーがあり、それぞれが温度変化を検出する独自の方法を備えています。最も一般的なタイプの 1 つは熱電対です。熱電対は、一端で結合された 2 つの異なる金属で構成されます。この接合部が加熱または冷却されると、接合部と金属の他端との間の温度差に比例した電圧が生成されます。この電圧を測定し、温度の読み取り値に変換できます。
熱電対は、頑丈で、広い温度範囲で動作でき、比較的安価であるため、優れています。工業炉から自動車エンジンまであらゆる用途に使用されています。しかし、それらにはいくつかの制限があります。たとえば、他のタイプのセンサーほど正確ではなく、適切に動作するには基準接点が必要です。
もう 1 つの一般的なタイプの熱センサーは、測温抵抗体 (RTD) です。 RTD は、金属の電気抵抗が温度によって変化するという原理に基づいて動作します。温度が上昇すると、金属の抵抗も予想どおり増加します。この抵抗の変化を測定することで、温度を知ることができます。
RTD は、その高い精度と安定性で知られています。研究室や医療機器など、正確な温度測定が重要な用途でよく使用されます。ただし、熱電対よりも高価であり、応答時間も遅くなります。
さて、サーミスタについて話しましょう。サーミスタは、温度によって抵抗値が大きく変化する抵抗器の一種です。サーミスタには、正温度係数 (PTC) と負温度係数 (NTC) の 2 つの主なタイプがあります。 PTC サーミスタの抵抗は温度とともに増加しますが、NTC サーミスタの抵抗は温度とともに減少します。
NTC サーミスタは特に興味深いものです。温度変化に非常に敏感であるため、小さな温度変化を検出する必要があるアプリケーションに最適です。たとえば、以下をチェックしてください。負の温度係数サーミスタ詳細については。これらのサーミスタは、エアコンや冷蔵庫などの温度制御システムでよく使用されます。
また、絶縁ケーブル NTC サーミスタ温度センサー。このタイプのセンサーは、耐久性が高く、センサーを環境から保護する必要がある用途に適するように設計されています。自動車や産業用途など、さまざまな環境で使用できます。

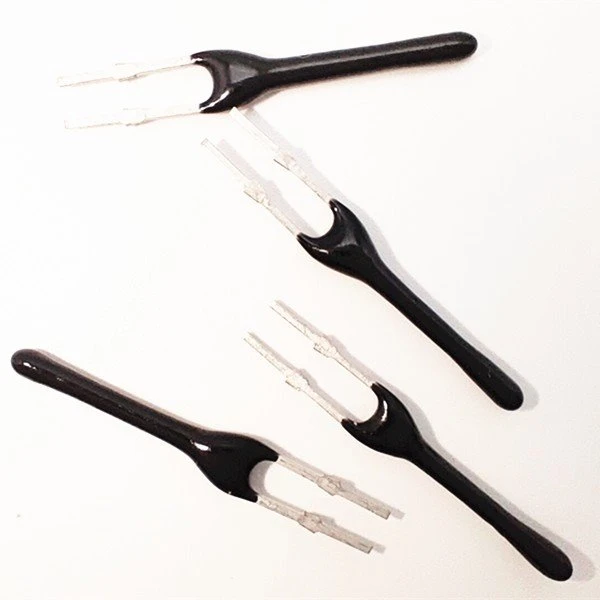

そして、火災警報サーミスタ。これは、火災の存在を示す可能性のある急激な温度上昇を検出するように設計された特殊なサーミスターです。温度が特定のしきい値を超えると、サーミスターの抵抗が変化し、アラームがトリガーされます。
これらの従来の熱センサーに加えて、新しいテクノロジーも登場しています。たとえば、赤外線センサーは、物体から発せられる赤外線を測定することで温度変化を検出できます。これらのセンサーは非接触型であるため、実際に触れることなく物体の温度を測定できます。このため、移動する物体や高温の表面の温度を測定するなど、接触センサーが実用的でない、または危険な用途に役立ちます。
もう 1 つの新しいテクノロジーは、微小電気機械システム (MEMS) 熱センサーです。これらのセンサーは非常に小さく、多くの場合サイズが 1 ミリメートル未満であり、他のデバイスに統合できます。これらは、材料の熱膨張を利用して温度変化を検出することによって機能します。 MEMS 熱センサーは、小型、低電力、コスト効率が高いため、スマートフォンやウェアラブルなどの家電製品でますます人気が高まっています。
では、これらの熱センサーは実際のアプリケーションで実際にどのように温度変化を検出するのでしょうか?そうですね、すべてはセンサー自体から始まります。センサーは、温度を測定する必要がある環境に設置されます。温度が変化すると、センサーの物理的特性 (電圧、抵抗、赤外線放射など) も変化します。
この変化は信号調整回路によって検出されます。信号調整回路は、センサーからの信号を増幅および処理して、さらなる処理に適した信号にします。たとえば、電圧や抵抗の変化を、マイクロコントローラーで読み取ることができるデジタル信号に変換する場合があります。
次に、マイクロコントローラーはデジタル信号を受け取り、アルゴリズムを使用してそれを温度測定値に変換します。この温度測定値は、画面に表示したり、システムの制御に使用したり、遠隔監視ステーションに送信したりできます。
結論として、熱センサーは、さまざまな物理原理を使用して温度変化を検出する素晴らしいデバイスです。熱電対のゼーベック効果、RTD やサーミスターの抵抗変化、赤外線センサーの赤外線の検出など、これらのセンサーは私たちの生活において重要な役割を果たしています。
熱センサーの市場にお困りの場合は、当社がお手伝いいたします。当社は、お客様の特定のニーズを満たす高品質の熱センサーを幅広く提供しています。 DIY プロジェクト用の単純なサーミスターが必要な場合でも、産業用アプリケーション用の複雑な赤外線センサーが必要な場合でも、当社が対応します。詳細については、また調達ニーズについてご相談ください。
参考文献
- 「熱電対: 理論と実践」RP リード著
- 「測温抵抗体 (RTD): 原理と応用」JG Webster 著
- 「サーミスタ: 特性と用途」MK Chaudhary 著
